M7475B型平面磨床電路電器故障實驗臺 > 產品中心 > 機床電氣技能培訓及考核裝置 >

[產品型號]：SB7 [產品名稱]：M7475B型平面磨床電路電器故障實驗臺 [價 格]：元 [在線客服]：

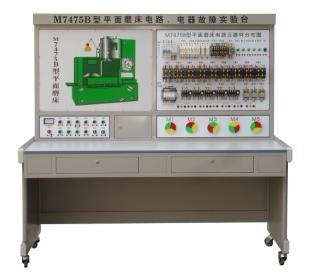

SB7-M7475B型平面磨床電路、電器故障實驗臺

平面磨床電路、電器故障實驗臺，是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制內容的教學、考核而研制的，可用于課堂演示、機床電氣控制原理性操作及實驗實習。裝置人為隱蔽地設置了幾十項電路故障，學生借助原理分析，全方位真實的機床電氣故障排除訓練，是進行技能培訓考核的理想教學設備，教學效果顯著。

一、實驗裝置的基本配置

1、交流電源（帶有漏電保護措施）：提供三相交流電源（380V）

2、人身安全保護體系：屏上裝有電壓型漏電保護裝置，控制屏內或強電輸出若有漏電現象，即切斷電源，確保實驗進程安全。

3、機床立體彩圖：面板上印有每種機床的彩色立體外形圖，可以很直觀地看出各種機床的外形輪廓，機床形態逼真。

4、電磁調速異步電動機：實驗臺裝有5臺電磁調速異步電動機

5、故障開關箱：設有25個故障開關。

6、實驗桌：實驗桌為鐵質雙層亞光密紋噴塑結構，桌面密度板，結構堅固，形狀似長方體結構，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞的工作臺面。

二、實驗項目及主要內容：

1、學生熟悉常用低壓電器的結構和原理

2、在電氣原理圖模式下，學生借助原理分析，通過測量找出故障點在某條線路上。

3、提高學生的動手能力的技能操作水平。

4、通過對機床故障排除，完成機床常見故障的排除

5、可以設置故障點做為維修電工的技能考核臺

三、技術性能：

1、輸入電源：三相四線制380V交流電源。

2、結構：實驗臺為鐵質鈑金噴塑結構，堅固耐用。

3、工作環境：溫度-10⁰-+40⁰C。

4、整機功耗：＜2KW

四、實驗臺電器配置清單：

序號	代號	元件名稱	數量	用途
1	M1	電動機	1	砂輪電動機
2	M2	電動機	1	工作臺轉動電動機
3	M3	電動機	1	工作臺移動電動機
4	M4	電動機	1	麿頭升降電動機
5	M5	冷卻泵電動機	1	傳動冷卻泵
6	KM1	交流接觸器	1	控制MIY-△起動
7	KM2	交流接觸器	1	控制MIY-△起動
8	KM3	交流接觸器	1	臺面快轉控制
9	KM4	交流接觸器	1	臺面慢轉控制
10	KM5	交流接觸器	1	臺面右行控制
11	KM6	交流接觸器	1	臺面左行控制
12	KM7	交流接觸器	1	麿頭下降控制
13	KM8	交流接觸器	1	麿頭上升控制
14	KM9	交流接觸器	1	控制冷卻泵電動機
15	KA1	中間斷電器	1	零壓保護
16	KA2	中間繼電器	1	充、退磁控制
17	KT	時間繼電器	1	控制M1電動機
18	FR1	熱繼電器	1	控制M1過載
19	FR2	熱繼電器	1	控制M2過載
20	FR3	熱繼電器	1	控制M3過載
21	FR4	熱繼電器	1	控制M4過載
22	FR5	熱繼電器	1	控制M5過載
23	FU1	熔斷器	1	M2短路保護
24	FU2	熔斷器	1	M3、M4、M5短路保護
25	FU3	熔斷器	1	短路保護
26	FU4	熔斷器	1	照明短路保護
27	FU5	熔斷器	1	指示燈短路保護
28	QS1	轉換開關	1	電源總開關
29	SQ1	轉換開關	1	選擇工件轉速
30	SA2	轉換開關	1	冷卻泵電動機開關
31	SA3	轉換開關	1	照明開關
32	SB1	停止開關	1	控制線路部停按鈕
33	SB2	起動開關	1	零壓保護
34	SB3	起動開關	1	控制M1電機
35	SB4	停止開關	1	控制M1電機
36	SB5	起動開關	1	控制M3電機
37	SB6	起動開關	1	控制M3電機
38	SB7	起動開關	1	控制M4電機
39	SB8	起動開關	1	控制M4電機
40	SB9	起動開關	1	充退磁控制
41	SQ1	行程開關	1	行程開關
42	SQ2	行程開關	1
43	SQ3	行程開關	1

五、主要技術參數：

1、輸入電源：AC380V±%（三相四線）50HZ

2、故障考核21項

3、工作環境：溫度-10⁰C±4

4、功率：1.5kw

六、故障實驗

本實驗臺設有電氣線路常見故障內容，供學生操作、分析問題、解決問題之用。本實驗臺單項故障有12項（不含綜合故障）。常見故障有主電機不能起動、進給電機不能起動等。

本實驗臺故障的設置，都是用開關操作。并都集中組裝在實驗臺的下柜內，設置比較穩秘，操作簡單方便。設置故障時只需打開下柜的門，便可操作故障開關。在實驗中可以由指導老師設置故障，由學生來檢測、測試。在實驗臺前面的面板上的原理圖中，開關的連接處都裝有測試點，同學們可以通過這些測試點，以及接觸器的常開、常閉觸點來檢測�！�

七、故障分析：

1、故障點G1　控制M1電機的起動和停止

2、故障點G2　控制M2電機運轉

3、故障點G3　控制M3電機運轉

4、故障點G4　控制M4電機運轉

5、故障點G5　控制M5電機的運行

6、故障點G6　控制主控變壓器失電，整個控制電路不能起動

7、故障點G7　控制整個110V控制電路

8、故障點G8　控制KA1不能吸合

9、故障點G9　控制KT繼電器吸與合，使Y－Δ電機起動與否

10、故障點G10　控制KM2繼電器不能起動。

11、故障點G11　控制KM1不能起動。
